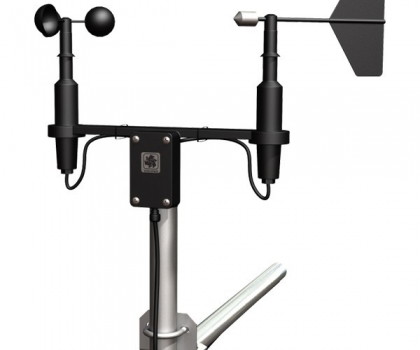

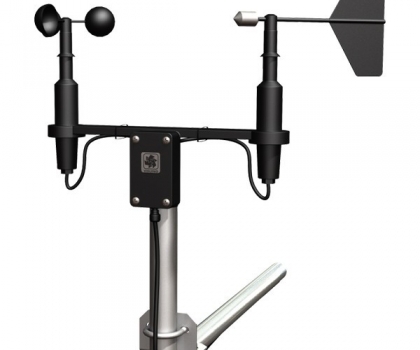

03002风速风向传感器

传感器采用三杯式风速计测量风速,转动的风杯产生一个交流正弦波,该正弦波和风速的大小有一定比例。03002使用了带有防尘盖的轴承,降低了风速计的启动风速值。

型号 : 03002
产地 : 美国

用途:

R. M. Young公司的03002风速风向传感器可以精确的测量风速和风向。这些传感器可以直接连接至我们的数据采集器上,无需其它信号条件。我们当前所有的传感器以及已经停产的传感器均兼容该风速风向传感器。


特点:

传感器采用三杯式风速计测量风速,转动的风杯产生一个交流正弦波,该正弦波和风速的大小有一定比例。通过数据采集器的脉冲计数通道来测量交流信号的频率,然后转换成工程单位(英里每小时,米每秒,节)。Campbell公司的03002使用了带有防尘盖的轴承,降低了风速计的启动风速值。风向通过一个电位计来测量,采集器为电位计提供精密激发电压,电位计的输出信号为模拟电压,电压的大小和风向的方位角成比例。


技术参数


风速风向

工作温度范围:-50——50℃,非冷凝环境

整体高度:32 cm

横臂长度:40 cm,两个仪器中心到中心距离

安装杆直径:34 mm,标准1寸管


风速计

测量范围:0—50米每秒

最大阵风风速:60米每秒

传感器:风杯转动直径12 cm,40 mm直径半球形风杯

精度:±0.5米每秒

调整因子:75 cm

 距离常数(63%恢复):2.3 m

启动风速:0.5米每秒

变送器:静止线圈,1300欧姆阻抗

变送器输出:AC正弦波,60rpm时,风杯转轴峰值到峰值100mV;3600rpm时,峰值到峰值6 V

输出频率:每个风杯转轴分辨率一个循环;0.75米每秒每赫兹


风向

测量范围:360°,机械;352°,电子(8°开口)

传感器:平衡风向标,16cm转动半径

精度:±5°

阻尼比:0.2

延迟距离(50%恢复):0.5米

启动风速:0.8米每秒 @ 10°替换;1.8米每秒 @ 5°替换

变送器:精密导电塑料电位计;10千欧姆阻抗;1%线性;平均寿命50,000,000转,40℃额定功率1瓦,125℃时0瓦

变送器激发:需要DC调节电压,最大15VDC

变送器输出:模拟DC电压电势直接反应风向角度,需要采集器的调节激发电压支持
