简介:

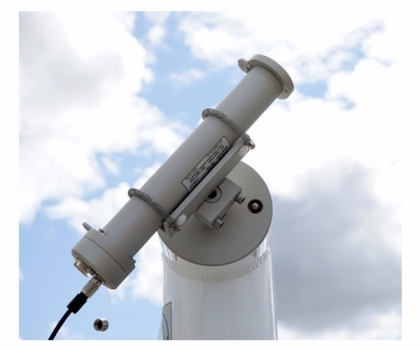

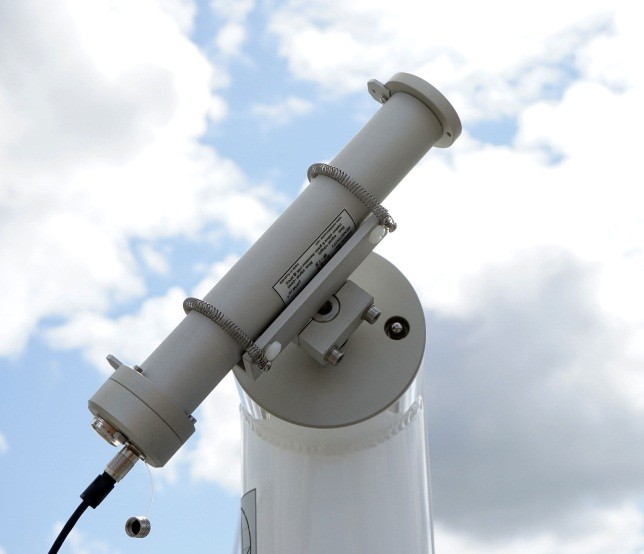

DN5直接辐射传感器是一款测量太阳直接辐射经济实惠的精密传感器。DN5版有被动微伏输出, DN5-E版有一个内置的放大器提供毫伏输出信号以方便测量。

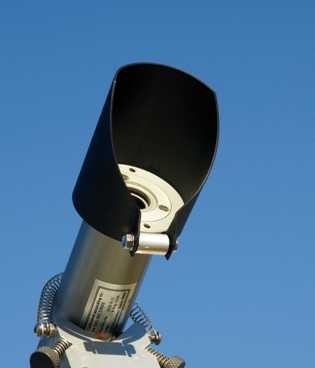

DN5直接辐射传感器具有良好的性能,经久耐用。镜口是具有广泛的带宽和优越的化学性与抗划伤玻璃或石英材质,可冲洗的安装口可以防止雨水或碎片堵塞。使用海洋级阳极氧化铝合金,具有很高的耐腐蚀性,体积小,重量轻便于安装。DN5直接辐射计采用APT-01自动跟踪瞄准太阳装置。DH1罩可以保护DN5 / E窗口,阻挡雨水、灰尘等。
● 性能高,容易使用,持久耐用
● 蓝宝石窗口,很宽的视野,和玻璃或石英相比具有超级的抗化学性和抗划伤性
● 等齐安装的窗口阻止雨水或其它散落物的障碍
● 海洋级阳极氧化铝用于抗腐蚀
● 紧凑的尺寸和轻的重量
● 可选择滤波轮,安装支架,以及跟踪器
● 超越ISO9060一级标准直接辐射传感器的性能
● DN5为被动毫伏电压输出,DN5-E含有一个内置的信号放大器,使毫伏级电压更容易测 量
● DN5-E具有非常低的信号噪音放大器,可忽略漂移
● 全密封,IP66,无需定期校验内部干燥剂
● 可以手动操作,也可以安装在跟踪器上自动运行
● 瞄准器在仪器的顶部,可以非常方便的找到
● 双热电堆传感器进行温度补偿,具有非常平坦的光谱响应,并且和仪器壳体是个隔离的, 热误差很小
● 几何光学,非常奇妙,通过四个精密光圈定位
● 容易拆开,窗口可以容易更换
● 提供用户使用手册和标定证书
● 可选择PM02跟踪器支架
● 可选择PST-01被动太阳跟踪器
● 可选择FW01五位置滤波轮:三个玻璃过滤器 (Schott OG530,RG630,RG695),开始位置,锁定位置
技术参数
响应时间: < 10s(95%)
零点偏移反应(5°C /小时) :< ± 1 W.m-2
非稳定性(1年间隔): < ± 1%
非线性(100-1000 w.m-2): <± 0.3%
光谱选择性(350-1500nm): ± 0.5%
温度响应(50°C): ± 1% (-10 to +40°C)
倾斜的响应(1000 w.m-2): 无
光强范围 :0——4000 W.m-2
光谱范围 :200——5000nm
灵敏度(典型) :7-9µV/W.m-2(DN5); 1mV/W.m-2(DN5-E)
校准精度 :± 2% (工厂标定,可溯源WRR)
工作温度 :-40——60℃
工作湿度: 0——100% RH
输出阻抗 :DN545——50Ω,DN5-E65 Ω
电源消耗(DN5-E) :5—15VDC,6mA
