CPEC310闭路涡动协方差测量系统

CPEC310 (Closed-Path Eddy-Covariance 310)是闭路涡度相关质能通量观测系统,适用于长期定位观测大气边界层中CO2, H2O, 热和动量交换。它是一个完整而易于操作的系统。以CR6 数据测控运储器为核心,包括EC155 (Eddy-Covariance155)闭路红外CO2/H2O分析仪和 CSAT3A 三维超声风速仪,并附有气体采样泵。

型号 : CPEC310
产地 : 美国

概述:

      CPEC310 (Closed-Path Eddy-Covariance 310)是闭路涡度相关质能通量观测系统,适用于长期定位观测大气边界层中CO2, H2O, 热和动量交换。它是一个完整而易于操作的系统。以CR6 数据测控运储器为核心,包括EC155 (Eddy-Covariance155)闭路红外CO2/H2O分析仪和 CSAT3A 三维超声风速仪,并附有气体采样泵。为零基点和测幅的自动订正,可选配高压标准气罐气体阀门调控器。气体分析室的体积被缩小为 5.8 ml,在气体流速为7 LPM的条件下,气样在分析室内的停留时间缩短为 50 ms。测定反应频率从而改善为5.8 Hz 的半能量带宽。能耗低为 12W。。

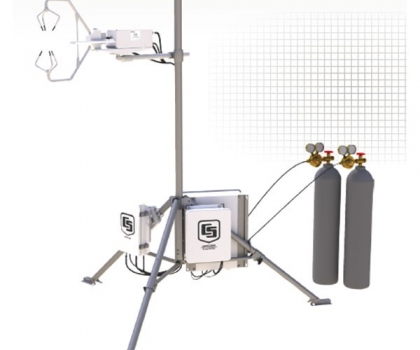

        一套完整的CPEC310闭路涡动相关通量观测系统系统由一套EC155闭路气体分析仪、CSAT3A三维超声风传感器、CR6数据采集器以及其他配件和配套操作软件组成,系统高度集成,包含了使用中所必须的各种仪器及配件,能够为用户提供“交钥匙”系统,方便了用户的使用。

     EC155是专为涡动相关通量观测设计的闭路气体分析仪,可同时测量二氧化碳和水汽的绝对密度,采样气室内的温度和压力,其采用5.8ml的小采样气室设计,大大减少了采样停留时间(50ms,7LPM时)。这使系统的功耗大幅降低到12W,并拥有优异的频率响应性能(5.8Hz,半功率带宽)。结合CSAT3A三维超声风传感器即可同步测量三维风速、空气温度和超声虚温。

闭路涡动协方差测量系统

完整系统包括:

闭路红外CO2/H2O分析仪(EC155)

三维超声风速仪 (CSAT3A)

数据测控运储器 (CR6)

电子控制系统 (CPEC310 测控箱)

汽泵装置

安装硬件,气体传输管,连接电缆

可选附件:

高压标准气罐气体阀门调控器,为零基点和测幅的自动订正用

2G 或更大存储容量的小型闪存卡(2G 可存储每秒10次观数据至40天)

有线采集:Ethernet, RS-232, 电话 modem, 有线电话

无线采集:散谱近距(100km 以内)通讯, 经无线电话通讯,经卫星电话通讯)

灵敏的频率反应(见图CPEC310频率响应)

低能耗,12W

易于操作:

数据测控运储器的程序仅需要简单的人为操作

系统程序自动控制流量,订正零基点和测幅

在严酷天气条件下能持续运行

通过对采样管路加热,避免气样在管路壁面冷凝

容易安装

技术参数:

正常运行温度范围:-30° 到 +50°C

正常运行所需电压:10.5 到 16.0 V 直流

正常运行功率:12 W

最大 (冷启动时):35 W

涡度相关质能通量的传感器

EC155 闭路红外CO2/H2O 分析仪测定二氧化碳和水汽的摩尔浓度。CSAT3A 三维超声风速仪测定三维风速。

基本规格

工作温度:-30° 到 +50°C

工作压力:70 到 106 kPa

供电电压:10 到 16 Vdc

25°C 时功耗:5 W(上电后稳定状态)

测量速率:60 Hz

输出波宽:5, 10, 12.5, 或 20 Hz;用户可编程控制

输出选项:SDM, RS-485, USB, 模拟量(仅CO2 和 H2O)

辅助输入:空气温度和压力

EC100 气压计精度

基本型:±1.5 kPa (> 0 °C), 线性增加到±.3.7 kPa @ -30°C

增强型:±0.15 kPa (-30° 到 50°C)

线缆长度:3 m (10 ft),从EC155/CSAT3A 到EC100进样管/ 超声测量体积之间的空间分离:15.4 cm (6.1 in)

图片关键词















气体分析仪技术规格

样品腔室热敏电阻精度:± 0.15 °C (-30° 到 50°C)

样品腔室压力精度:± 1.5 kPa (> 0 °C ),

线性增加到±3.7 kPa @ -30 °C

CO2性能

精度:1%

精密度RMS(最大):0.15 mol mol-1

校准量程:0 到1000μmol/mol-1

依温度变化的零点漂移:±0.3μmol mol-1/°C

依温度变化的增益漂移:±0.1% 读数/°C

交叉灵敏度(最大): ±1.1 x 10-4 mol CO2 /mol H2O

H2O性能

精度:2%

精密度RMS(最大):0.006mmol mol-1

校准量程:0 到72 mmol mol-1(38°C 露点)

依温度变化的零点漂移:±0.05mmol mol-1/°C

依温度变化的增益漂移:±0.3% 读数/°C

交叉灵敏度(最大):±0.1 mol H2O /mol CO2

三维超声风速仪技术规格

测量路径:

垂直:10.0 cm (3.9 in)

水平:5.8 cm (2.3 in)

量程:

Ux:±30 m s-1

Uy:±60 m s-1

Uz:±8 m s-1

Ts:-50° 到 +60°C,风向在 ±170° 以内时

偏移误差:

Ux, Uy:<±8.0 cm s-1

Uz:<±4.0 cm s-1

风向:±0.7°,当水平风速为1 m s-1 时

增益误差:

风矢量在水平面上下±5° 以内时:<±2% 读值

风矢量在水平面上下±10° 以内时:<±3% 读值

风矢量在水平面上下±20° 以内时:<±6% 读值

测量精密度 (RMS)

Ux, Uy:1 mm s-1

Uz:0.5mm s-1

超声虚温:0.025 °C

风向:±0.6°

系统控制箱

三维:52.1 cm x 44.5 cm x 29.7 cm

重量

基本:11.6 kg

CR6:1.6 kg

CFM100/NL116:0.2 kg

气泵

电缆长:3.0 m

进气口连接:3/8 in. Swagelok®

压力传感器测量范围:15 到 115 kPa

泵速:3 到 9 LPM (自动控制,一般设定为 7 LPM)

三维:35.6 cm x 29.2 cm x 13.5 cm

重量 (不含按装配件):5.4 kg

阀门调控器

进气口

三阀调控器:零基点, CO2 测幅, H2O 测幅

六阀调控器:基点, 4 个CO2 测幅, H2O 测幅

出气口:气体分析仪和 H2O 绕路

连接:1/4 in. Swagelok®

流速:0.5 到 5 LPM (设定后自动控制)

三维:14.0 cm x 12.7 cm x 14.0 cm

重量

1.5 kg (三阀调控器)

1.9 kg (六阀调控器)

 高频数据采集器CR6

使用ShortCut, Edlog,CRBasic编程工具创建和编辑数据采集器的工作程序,可以编写数据程序、发送或者接受程序,下载数据,查看实时数据和分析历史数据。满足观测数据的高精度和高稳定性要求,具备高可靠性、高准确性、易维护等特点。

最大扫描速率:100Hz

模拟输入:12个单端通道(6个差分),可扩展

工作温度: -55℃~85℃

内存: 4M内存,扩展至16G

供电电压:9~16VDC

A/D转换:24位

存储卡类型:CF,最大支持16GB

口协议支持:PakBus,Modbus,DNP3,FTP,HTTP,XML,POP3,SMTP, Telnet,NTCIP,NTP,SDI-12,SDM 无线传输:支持

可编程,通过预编译程序,可实现原始数据的在线处理,具备10Hz原始数据的在线自动处理功能,能对数据进行密度订正、超声温度的水汽修正等多种处理能力

空气温湿度传感器(型号HMP155A,含防辐射罩)

图片关键词

工作温度:-80~60℃

工作电压:7~28VDC

输出信号:电压(0~1V,0~5V,0~10V),RS-485,Pt100(4线连接)

外壳:聚碳酸酯

外壳防护等级:IP66

温度传感器:

传感器类型:Pt100 RTD

量程:-80~60℃

精度(采用模拟信号输出时):±(0.226-0.0028×温度)°C(-80-20°C),±(0.055+0.0057×温度)°C(20-60°C)

相对湿度传感器:

传感器类型:Vaisala HUMICAP®180R

量程:0~100% RH

精度(15~25°C):±1%(0~90% RH),±1.7%(90~100% RH)
