系统介绍:
DJ-6213B土壤水分廓线监测系统可以迅速、精确、可靠的测量土壤剖面的体积含水量。适用于农业生产、林业、生态监测、城市绿化、地质、高校、科研等方面。土壤水分监测对于污染环境生态恢复、旱情和涝情监测和防范等方面都起到很大的作用。
系统概述:土壤水分监测系统是一款针对不同层次的土壤水分含量状态进行动态观测的土壤湿度监测的设备,利用土壤水分传感器来获取专业的土壤水分数据,并通过无线传输到控制平台,为作物苗情、虫情、水分状况的监测提供数据支持。
系统特点:
同时测量不同深度土壤水分,4层或者6层土壤水分可选
安装简单,无需挖掘剖面
系统容量大,一套系统可以兼容多达几十个水分廓线监测
使用操作方便
可以通过无线传输查看数据、可以接入云平台(可选)
测量参数:
土壤水分
可扩展测量参数:
土壤CO2,气象参数等
综合平台对接能力(可选):
提供多种API接口和协议(HTTP,FTP,自定义协议,定时上报,Modbus RTU,水文规约,环保规约等)
云平台服务(可选):
点将科技提供SaaS平台服务,可以实现在线查看,下载数据,分析数据图表,阈值报警等功能
远程通讯方式(可选):
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信;可选WIFI、以太网等上网方式;
卫星(北斗、铱星、海事卫星)等通信方式
本地通讯方式(可选):
USB、RS232通信(默认)、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
系统组成:
系统主机:CR300数据采集器(点击查看技术参数)
传感器:

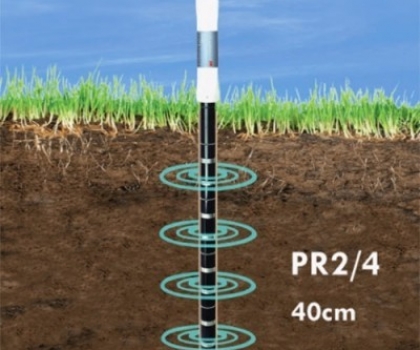

PR2/4和PR2/6土壤剖面水分传感器(点击查看技术参数)
其他部件介绍:
T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
| |
额定峰值功率 | 40W | |
开路电压(Voc) | 21.5V | |
峰值电压(Vmp) | 17.5V | |
峰值电流(Imp) | 2.29A | |
短路电流(Isc) | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s(200kg/sq.m) | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试,必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天,容量保存应过 96%以上(放置温度:25℃±5℃) | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长,特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示,直观显示工作状态、功率等信息 |
防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯(英文简称PC) |
|
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 (IEC 695-2-1)℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 |
4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网:LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理论带宽 | LTE FDD:150Mbps(DL),50Mbps(UL) LTE TDD:130Mbps(DL),35Mbps(UL) DC-HSPA+:42Mpbs(DL),5.76 Mbps(UL) TD-HSPA+:4.2Mbps(DL),2.2Mbps(UL) EVDO Rev. A:3.1Mbps(DL),1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口,特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度:-35~+75ºC 湿度:95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 |
