CR1000型茎流测量系统

系统介绍:包裹茎流传感器采用了组织热平衡法(THB)或茎表热平衡法测量植物茎内液流量,并可计算得到整株植物的蒸腾耗水量。。该传感器是非侵入式的,对植物无伤害(一般对植物加热1ºC~ 5ºC)。组织热平衡法(THB)或茎表热平衡法已被广泛应用于大多数主要农作物和许多树种,被证明是科学有效的方法。该方法无须校准,可直接通过能量平衡和植物液体流动的热对流速率测量茎流通量。 工作原理 :组织热平

型号 : CR1000
产地 : 美国

系统介绍:

包裹茎流传感器采用了组织热平衡法(THB)或茎表热平衡法测量植物茎内液流量,并可计算得到整株植物的蒸腾耗水量。。该传感器是非侵入式的,对植物无伤害(一般对植物加热1ºC~ 5ºC)。组织热平衡法(THB)或茎表热平衡法已被广泛应用于大多数主要农作物和许多树种,被证明是科学有效的方法。该方法无须校准,可直接通过能量平衡和植物液体流动的热对流速率测量茎流通量。

工作原理

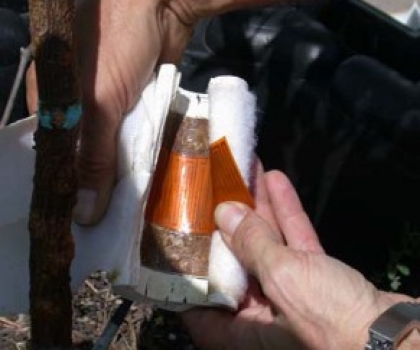

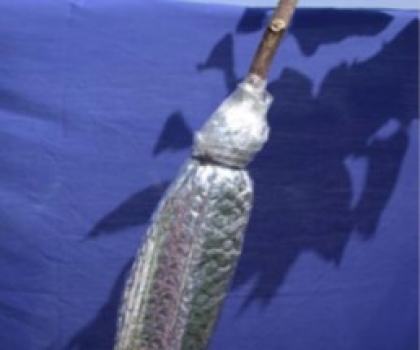

组织热平衡法(THB)或茎表热平衡法(SHB2 stem surfaceheat balance)由Cermák于1973年提出,是一种间接测量树木水分消耗的方法。其运用一个加热套裹在茎或枝条外面连续加热树皮、木材,茎表面的温度通过几对安装在周围的温度传感器来感应,由热电偶输出温差电势求得植物液流带走的能量,转化为实时茎流。这种方法适用于单株植物整体蒸发量的无伤探测,精度较高。

主要特点:

绝对测量,无需校准。

多种规格传感器,适合测量直径2150cm

实时测量植物茎流

直接得出蒸腾读数

适合测量各种植物茎杆,且对植物无伤害


系统组成

数据采集器:32对差分通道, 内置茎流计算器;

探头容量:标准配置可连接8包裹茎流传感器,可根据要求扩展到32个。

电压调节:AVRD高精度双电压调节器,调压范围1.5~1.0V3A

数据传输:9 Male RS-232串行电缆,USB-RS232转接器

数据传输软件和专有茎流计算模型



技术参数:

数据采集器


最大采样频率

100Hz


模拟通道

8个差分通道(16个单端通道)

脉冲通道

2

控制输出

8

激发通道

3个电压通道

其他端口

4个SDI-12或4个RS232(与8个控制输出接口共用)

数据通信端口

1个CS I/O;1个RS-232;1个平行外围设备

信号输入范围

±5000mV

A/D转换精度

13位模拟/数字转换

测量分辨率

0.33 µV

测量精度

±(读数*0.06%+偏移量),0~40℃

内置存储空间

4M

供电电压

9.6~16VDC

功耗

睡眠模式:0.6mA,1Hz采集频率:4.2mA

尺寸

23.9×10.2×6.1cm

工作温度

-25~50℃;-55~85℃(扩展)



AM16/32B模拟通道扩展版


激发时间

20ms




开关电流

500mA

系统供电

11.3~16 Vdc -25~50);11.8~16 Vdc-55~85

系统功耗

<210µA(静止状态);6mA(激活状态)

尺寸

0.2cm x 23.9cmx 4.6 cm

工作温度

-25~50-55~85(扩展)

包裹茎流传感器

茎杆直径

高度

输入电压

典型能耗

TC对数量

TC间距

最小(mm)

最大(mm)

mm

V

W

dX(mm)

微传感器

SGA2-WS

2.1

3.5

35

2.3

0.05

1

0

SGA3-WS

2.7

4

35

2.3

0.05

1

0

SGA5-WS

5

7

35

4

0.08

2

3

茎杆测量计

SGA9-WS

8

12

70

4

0.1

2

4

SGA10-WS

9

13

70

4

0.1

2

4

SGA13-WS

12

16

70

4

0.15

2

4

SGB16-WS

15

19

70

4

0.2

2

5

SGB19-WS

18

23

130

4.5

0.3

2

5

SGB25-WS

24

32

110

4.5

0.5

2

7

枝干测量计

SGB35-WS

32

45

255

6

0.9

4

10

SGB50-WS

45

65

305

6

1.4

8

10

SGA70-WS

65

90

410

6

1.6

8

13

SGA100-WS

100

125

460

8.5

4

8

15

SGA150-WS

150

165

900

9

13

8

20

产地:美国

注:产品型号如有升级,将以最新实物供货。恕不另行通知 。
