IGH-01智慧大棚

随着互联网技术的高度发展,将各种系统网络化已经相当成熟。因此,在农业方面,根据需要,通过现场布置多台数据采集器现场采集各种参数,如空气温度、湿度、辐射、土壤温度、水分以及图像等数据,数据采集器将采集的数据通过无线方式传送到指定服务器,并由专门管理软件对数据进行管理,管理软件可实现对授权用户在互联网上任何角落通过浏览器登陆并根据不同权限进行访问,实现远程管理。

型号 : IGH-01
产地 : 中国

系统介绍:随着互联网技术的高度发展,将各种系统网络化已经相当成熟。因此,在农业方面,根据需要,通过现场布置多台数据采集器现场采集各种参数,如空气温度、湿度、辐射、土壤温度、水分以及图像等数据,数据采集器将采集的数据通过无线方式传送到指定服务器,并由专门管理软件对数据进行管理,管理软件可实现对授权用户在互联网上任何角落通过浏览器登陆并根据不同权限进行访问,实现远程管理。



系统特点:

* 采用最新型的大棚中控系统,具有兼容性强,运行稳定、能耗低等特点

* 采用进口一体式气象多参数监测单元,具有精度高、运行稳定、能耗低、太阳能供电扥特点

* 智能控制大棚土壤水,空气温度、空气湿度、CO2等与作物生长相关环境因子

* 智能监测土壤水、温度、叶片湿度等相关参数

* 智能监测土壤中植物可利用水分指标

* 智能浇灌,智能通风等多种智能决策单元

* 智能补光系统,可以提高产量

* 一个主机,可以连接多个温湿度监测单元,可以监测不同大棚内的温湿度情况

* 采用无线传输的方式,减少布线麻烦

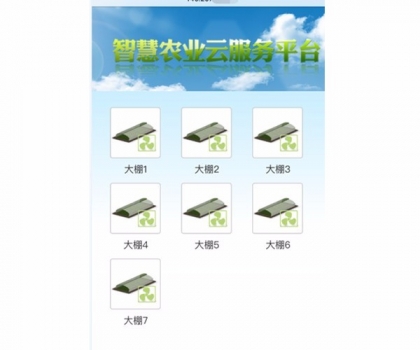

* 软件平台采用B/S架构,适合多种设备访问查看数据,如手机、IPAD、电脑等设备

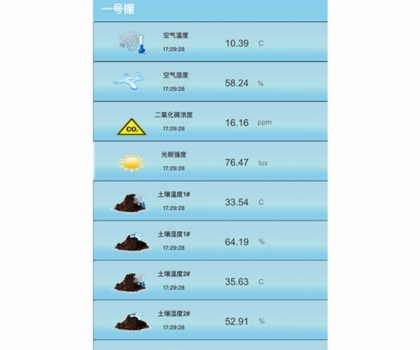

* 通过软件平台,可以随时随地查看大棚状态,可以随时调整相关设备的工作状态,可以远程手动调整大棚温度、浇灌、CO2、光照等多种环境因子

* 智能摄像头,可以实时监控大棚内部情况

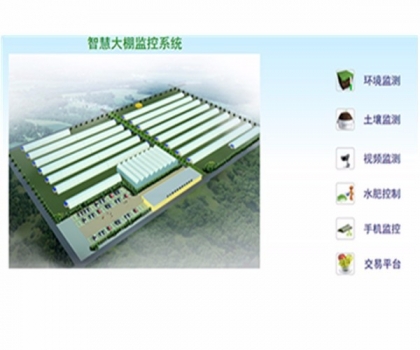

* 大屏展示系统,实时观察大棚各种数据变化状态


测量参数:

标配测量参数:大棚内部温度、湿度、气压、太阳辐射、紫外辐射、土壤水势、温度(最多可接4个水势,4个温度)

选配测量参数:

额外的空气温湿度(最多可以接7个)

棚内CO2浓度

室外气象数据(监测风速风向、温湿度、气压、降雨量、辐射、日蒸发量ET等)


系统配置:

标准配置:大棚内部环境监测单元、无线土壤监测单元、大棚中控系统(可以控制风机、湿帘、遮阳帘、浇灌控制阀、补光灯、CO2补充设备)

可选配置:温湿度监测单元、CO2监测单元,光照度监测单元,室外气象因子监测单元、室内监控单元、CO2补充单元、大屏展示系统等,其他需要可以具体定制

软件平台:用户可以部署在本地服务器,储存分析数据、远程控制和查询大棚状态

                也可以付费形式租用公有云空间部署平台


部件介绍:

大棚中控系统

处理器:32 位微处理器,主频200MHz,嵌入式操作系统

存储器标配:32MB 存储器,掉电数据保存标配

电源:AC 85V~265V

备用电源: DC 24V

模拟量输入:5 路4-20mA

数字量输入:12 路无源干节点,装置内部供电24V

数字量输出:10 继电器输出, 容量为5A/250VAC,5A/30VDC

RS485:3 路Modbus RTU Master/slave 协议

RS232:1 路Modbus RTU Master/slave 协议

以太网:RJ45 1 路Modbus TCP 协议

工作温度: -40℃~+70℃

工作湿度:5%~95%无凝露



大棚内部环境监测单元/室外气象因子监测单元

风速:测量范围:1.5-79m/s ;精度: ±3 mph ; 分辨率:0.5m/s

风向:测量范围:0-360°;精度:±3 °; 分辨率:1°

空气温度:测量范围:-40~+65℃ ;精度:±0.5℃; 分辨率:0.1℃

空气湿度:测量范围:0~100%RH ;精度:±3%; 分辨率:1%

降雨量:暴雨:0~999.8mm ; 分辨率:0.2mm

太阳辐射(需要配辐射传感器):测量范围:0~1800 W/m2 ;精度:±5%FS 分辨率:1W/m2

紫外辐射量(需要紫外辐射传感器):测量范围:0~199 MEDs ;精度:±5%日总量;分辨率:0.1MEDs

气压:测量范围:540~1100hPa ;精度:±1.0 hPa 分辨率:0.1 hPa

蒸发ET:日蒸发量:832.1mm ;精度:0.25mm 分辨率:0.2mm



无线温湿度监测单元

空气温度:测量范围:-40~+65℃;精度:±0.5℃ 分辨率:0.1℃

空气湿度:测量范围:1~100%;精度:±3%(0~90%RH) 分辨率:1%



无线土壤监测单元

土壤水势传感器 :测量范围:0~200cb; 分辨率:1cb

土壤温度传感器:测量范围:-40~+65℃;精度:±0.5℃ 分辨率:1℃
