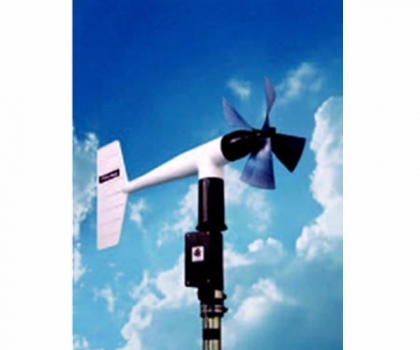

05305风速风向传感器(大气质量应用)

测风传感器接口提供风向的标准电压输出信号,另外低功耗测风线驱动电路提供彼此独立的用于风速及风向的4—20mA双线电流环。该单元可驱动长达几公里的传输线路并成功地工作于高噪声环境中

型号 : 05305
产地 : 美国

用途:风速仪是一耐严酷气候条件的高精度传感器,其简洁、轻巧及抗侵蚀结构使之适用于广泛的测风应用中。风速传感器为四叶螺旋桨,风桨的旋转产生正比于风速大小的交流正弦电压信号,无滑环及炭刷的设计大大提高了可靠并降低了造价。

  风向传感器为耐严酷气候条件的轻型风标,具有足够的方向敏感性并保证在变化的风场中具有高保真度。风标位置由位于密封仓内精密导电塑料电位器感应出来。由已知加于电位器上的激励电压,很容易接得出与风向角或正比的输出信号。参考环用于标志风向参考点,以便于仪器移出维修。

  仪器由稳定的UV塑料以及不锈钢或阳极处理的铝材附件构成,所有轴承均系高精度等级的不锈钢轴承。过线保护及传送终端置于安装柱上的方便接线盒中。仪器安装在标准1英寸直径的管子上。

特点:

  测风传感器接口提供风向的标准电压输出信号,另外低功耗测风线驱动电路提供彼此独立的用于风速及风向的4—20mA双线电流环。该单元可驱动长达几公里的传输线路并成功地工作于高噪声环境中。

  无论是传感器接口,还是线驱动器均可在宽温度范围内工作,并具有瞬态过压保护。这些电路装于通用的安装盒内以便于靠近传感器现场安装。


技术规格


测量范围 风速:0-50m/s (112mph) 方位:360°

输出: 平均寿命: 50,000,000转 螺旋桨恒定距离: (63% recovery) 2.1 m 风向标延迟距离: (50% recovery) 1.2 m 阻尼比率:0.45

阻尼自然波长: 4.9 m 无阻尼自让波长: 4.4 m

电源 激励电压:15 VDC Max
