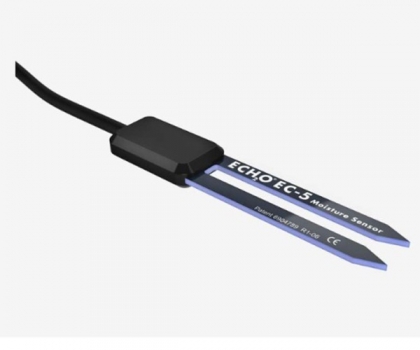

用途： EC-5土壤水分传感器与其他的水分传感器一样是是由传感器壳体以及探针组成，主要的目的是进行土壤水分的测量。具有结构小巧、简单，防水能力强，耐腐性强，测量精度高，性能可靠，受土壤含盐量影响较小等优势。但是ec-5土壤水分传感器的温度补偿功能是其他传感器所无法比拟的。
EC-5土壤水分传感器是一种电容式的变送器，它的主要优势就是低电压、低功耗、高集成度。EC-5土壤水分传感器的内部是由方波信号发生电路、RC充放电电路以及时间电压转换电路等三部分组成，它他们之中的传感器部件电容C是用耐腐蚀的PCB为模板、待测土壤为电解质、土壤介点常数随着水分的变化表现为电容量的一种变化。当测试电极几何因数、电阻R、电压输出V是定值的时候，土壤介点常数可以由充电时间来决定，然后通过时间电压转化电路得到输出电压U。所以说输出电压的变化就是所反映的土壤水分的变化。
特点：
测量体积含水量
经济实惠:大型传感器网络的优先选择
具有出色精度的简单传感器
影响量小(例如，田间空间变异性、实验室柱研究或温室研究)
70MHz频率可极大限度地减少盐度和质地影响
包括矿质土壤、盆栽土壤、岩棉和珍珠岩的工厂校准
体积小意味着易于安装
即插即用功能
易于与其他系统集成
配合ZL6数据记录仪使用，远程采集数据
技术规格：
ECH2O EC-5 土壤水分传感器 | ||
测量参数 | 体积含水量(VWC) |
|
测量精度 | 一般校准:溶液 EC < 8 dS/m 的矿质土壤中典型值为 ±0.03 m³/m³ 介质特定校准:在任何多孔介质中为 +0.02 m³/m³(±2%) | |
量程 | 0-100% | |
解析度 | 矿质土壤中 0.001 m³/m³VWC，生长介质中 0.25% | |
供电和通讯： | ||
电源电压(VIN至GND) | 最小值: 10 mA 时为 2.5 VDC | |
测量持续时间 | 最大值: 10 毫秒 | |
通讯规范 | 输出：10%–50%励磁电压（2500 mV励磁时为250–1250 mV） 数据记录器兼容性：METER ZL6、EM60 和 Em50 数据记录器或任何支持 4.0 至 15 VDC 电源和串行或 SDI-12 通信的数据采集系统 注意:这些校准常数仅适用于 2.500-mV激励;将这些数字与任何其他激励电压一起使用会导致错误读数! | |
工作环境： | ||
工作温度范围 | 最低: -40.00℃ | |
尺寸规格： | ||
传感器长度 | 8.9 厘米(3.50英寸) | |
传感器宽度 | 1.8 厘米(0.71 英寸) | |
传感器高度 | 0.7 厘米(0.28 英寸) | |
探针长度 | 5.0 厘米(1.97英寸) | |
电缆长度 | 5m(标准) | |
电缆直径 | 0.165 +.004 (4.20±.10 mm) 最小 0.030(0.76 毫米)的护套 | |
连接器类型 | 3.5 毫米立体声插头连接器或剥线和镀锡线 | |
其他： | ||
遵守 | 根据 ISO 9001:2015 | |
