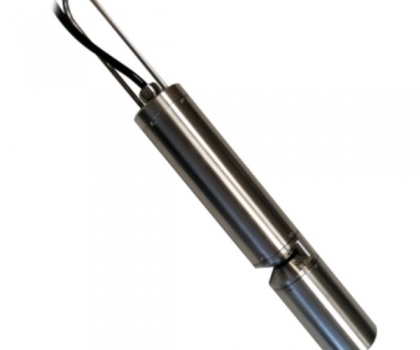

UV254 TOC/COD/BOD监测传感器

UV254 TOC/COD/BOD监测传感器是一款带有StacSense探头的光学传感器,用于测量区域的受污染程度,包括TOC(总有机碳)、COD(化学需氧量)和BOD(生化需氧量)的等效浓度(eq).

型号 : UV254
产地 : 法国

用途:UV254 TOC/COD/BOD监测传感器是一款带有StacSense探头的光学传感器,用于测量区域的受污染程度,包括TOC(总有机碳)、COD(化学需氧量)和BOD(生化需氧量)的等效浓度(eq)。StacSense探头使用254 nm处的紫外线吸收来测量溶解在水中的有机化合物,该吸光度与 TOC、COD 和 BOD 的浓度相关,从而提供无需消耗品的高性能探针。使用530纳米处的参考测量用于补偿样本中颗粒物质对紫外光的吸收,并建立浊度参数(Turbidity eq)。传感器分为2mm光程和50mm光程,2mm光程的传感器主要用于城市污水处理、工业废水处理以及地表水监测,而50 mm光程的传感器可用作水产养殖和饮用水的监测,保证养殖用水及饮用水的质量,安全使用。

特点:

·UV 254 光谱吸收,无需任何试剂或耗材;

·多参数测量:254纳米处的光谱吸收系数(SEC254)、总有机碳等效浓度(TOCeq)、化学需氧量等效浓度(CODeq)、生化需氧量等效浓度(BODeq)以及浊度系数(Turbidity eq);

·采用Modbus RS-485 数字通信,可连接管理系统监测200多个传感器;

·传感器内置前置放大和数字信号处理,抗干扰能力强;

·自动浊度补偿,消除浊度对有机化合物浓度测量的影响;


技术参数


光程2mm UV254 TOC/COD/BOD监测传感器


测量原理:紫外线波长254 nm处吸收

补偿:530nm的浊度,内部温度

波长:254nm(浊度补偿530nm)

探测器:硅光电二极管

光源:紫外线LED,波长范围:254±5nm 和 530±5 nm

测量频率:最多每两秒1次测量

防护等级:IP68

最大深度:50m

最大压力:5 bars

工作温度:0 – 40℃

储存温度:-10 – 50℃

pH范围:pH 2 – pH 12

尺寸:48 x 371 mm(直径x长)

重量:1600 - 1800g(不含电缆)

材料:不锈钢316(1.4401)

光学窗口:熔融石英(康宁7980)

密封件:氟橡胶

电缆:带聚氨酯护套的裸线

电缆长度:3、7和15m。其他长度可按要求提供

信号接口:Modbus RTU (RS-485) 或 SDI12 (TTL)

电源:5.4V – 26V

5.4V时的功耗

自动待机小于10 μA (54 μW)

最大峰值电流:600 mA (2 ms)

测量期间的最大电流:100 mA (540 mW)

测量期间的平均电流:70 mA (378 mW)

平均电流(1次测量/2s):35 mA (189 mW)

1次测量的能量(1.5s):158 µWh

12 V时的功耗

自动待机小于 10 μA (120 μW)

最大峰值电流:400 mA (1.5 ms)

测量期间的最大电流:70 mA (840 mW)

测量期间的平均电流:60 mA (720 mW)

平均电流(1次测量/2s):30 mA (360 mW)

1次测量(1.5s)的能量:300 µWh

 24 V时的功耗

自动待机小于 10 μA (240 μW)

最大峰值电流:300 mA (1 ms)

测量期间的最大电流:65 mA (1560 mW)

测量期间的平均电流:50 mA (1200 mW)

平均电流(1次测量/2s):25 mA (600 mW)

1次测量的能量(1.5s):500 µWh

测量类型

SEC254

CODeq

BODeq

TOCeq

浊度系数

测量范围

0-750

0-1300

0-350

0-500

0-500

单位

Abs/m

mg/L

mg/L

mg/L

FAU

分辨率

0.01 – 0.01

0.01 – 1

0.01 – 0.01

0.01 – 0.01

0.01 – 0.01

检测限

1.7

3

1

1.5

1.5

定量限

5

9

3

4

5

精度

1或 +/- 3%

2或 +/- 3%

1或 +/- 3%

1或 +/- 3%

5或 +/- 5%

应用领域

废水



光程50mm UV254 TOC/COD/BOD监测传感器


测量原理:紫外线波长254 nm处吸收

补偿:530nm的浊度,内部温度

波长:254nm(浊度补偿530nm)

探测器:硅光电二极管

光源:紫外线LED,波长范围:254±5nm 和 530±5 nm

测量频率:最多每两秒1次测量

防护等级:IP68

最大深度:50m

最大压力:5 bars

工作温度:0 – 40℃

储存温度:-10 – 50℃

pH范围:pH 2 – pH 12

 尺寸:48 x 419mm(直径x长)

重量:1600 - 1800g(不含电缆)

材料:不锈钢316(1.4401)

光学窗口:熔融石英(康宁7980)

 密封件:氟橡胶

 电缆:带聚氨酯护套的裸线

 电缆长度:3、7和15m。其他长度可按要求提供

 信号接口:Modbus RTU (RS-485) 或 SDI12 (TTL)

 电源:5.4V – 26V

  5.4V时的功耗

自动待机小于10 μA (54 μW)

最大峰值电流:600 mA (2 ms)

测量期间的最大电流:100 mA (540 mW)

测量期间的平均电流:70 mA (378 mW)

平均电流(1次测量/2s):35 mA (189 mW)

1次测量的能量(1.5s):158 µWh

  12 V时的功耗

自动待机小于 10 μA (120 μW)

最大峰值电流:400 mA (1.5 ms)

测量期间的最大电流:70 mA (840 mW)

测量期间的平均电流:60 mA (720 mW)

平均电流(1次测量/2s):30 mA (360 mW)

1次测量(1.5s)的能量:300 µWh

24 V时的功耗

自动待机小于 10 μA (240 μW)

最大峰值电流:300 mA (1 ms)

测量期间的最大电流:65 mA (1560 mW)

测量期间的平均电流:50 mA (1200 mW)

平均电流(1次测量/2s):25 mA (600 mW)

1次测量的能量(1.5s):500 µWh



测量类型

SEC254

CODeq

BODeq

TOCeq

浊度系数

测量范围

0-30

0-50

0-15

0-20

0-40

单位

Abs/m

mg/L

mg/L

mg/L

FAU

分辨率

0.01

0.01

0.01

0.01

0.01

检测限

0.20

0.15

0.10

0.10

0.40

定量限

0.3

0.6

0.2

0.2

1.2

精度

0.1或 +/- 3%

0.2或 +/- 3%

0.1或 +/- 3%

0.1或 +/- 3%

1.0或 +/- 7%

应用领域

饮用水
