概述:

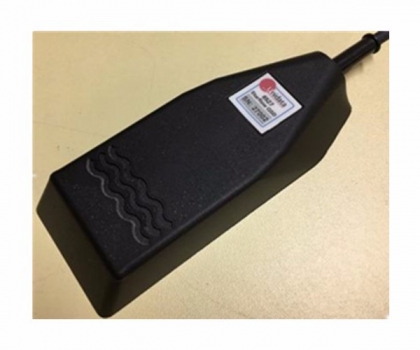

6527A Starflow QSD是Unidata新推出的超声多普勒流速水位测量仪器,采用超声多普勒原理,用于在江河、溪流、明渠和大型管道中测量水的流速、水位深度和温度。也可以计算出流通率和总流量。它稳定、可靠、易用;完全密封防水,低维护-不用校准,低功率-不需要繁琐的供电安排。
流速是利用超声多普勒原理来测量的。仪器通过其环氧套管向水中发射超声波。水中的悬浮颗粒或小气泡会反射超声波回到仪器的超声接收器。仪器处理信号并计算水流速度。
水位是利用超声深度传感器测量。它密封在一个结实的环氧树脂中,不会发生泄漏;也避免了传统压力传感器受到水载碎片的损伤,避免了频繁的校准来保持精度。
本仪器适用于广泛水质,从污水到饮用水,包括海水。但在纯净、无气体的水中无效。
本仪器可以测量正逆向的水流状态。通过记录器和远程终端,仪器可以编程计算已知尺寸的管道、明渠的流通率和总流量。
本仪器只需装在或靠近水体的底部即可使用。
技术参数
机身规格
材质:环氧树脂机身,316不锈钢支架
尺寸:135mm×50mm×20mm
重量:1kg,带15m电缆
工作温度:0~60℃水温
流速及水位规格
流速测量范围:单向 -20~1600mm/s;单向 -20~3200mm/s(可设定);双向流通(可设定)
流速测量精度:测量值的±2%
流速测量分辨率:1mm/s
水位测量范围:20mm~2.0m/5.0m
水位测量精度:典型值的1%
温度测量范围:0~60℃
温度测量分辨率:0.1℃
流量计算:流通率,总流量
通道类型:管道,明渠,天然河流
电缆:15m,3芯;50m(用户可选)
电性规格
供电:外置12V DC电池
电耗:10~24V DC,50μA待机,100mA激活
SDI-12:SDI-12 V1.3版
