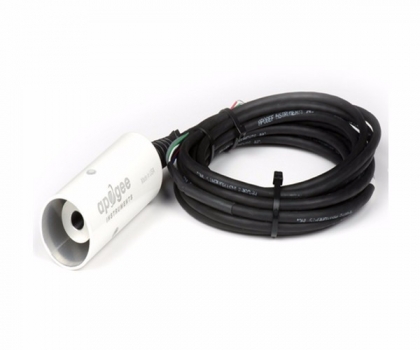

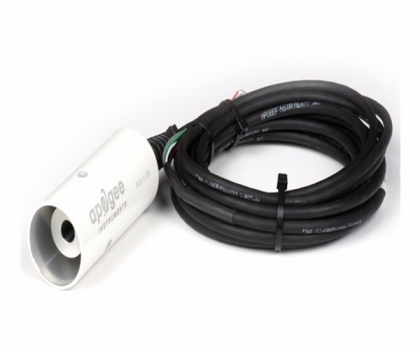

SI-111红外表面温度传感器

SI-111由一个热电堆和一个热敏电阻组成,热电堆测量表面温度,热敏电阻测量传感器体温。热电堆和热敏电阻输出均为毫伏信号,我们的数据采集器可以测毫伏电压信号,并应用Stefan-Boltzman方程,修正传感器体温对目标温度产生的影响

型号 : SI-111
产地 : 美国

介绍:

SI-111由一个热电堆和一个热敏电阻组成,热电堆测量表面温度,热敏电阻测量传感器体温。两个温度探头被封装在一个耐用的铝制壳体内,顶部有一个锗质光学窗口。与硅质光学窗口相比,锗质窗口更加便于修正目标黑度,减少大气湿度所产生的影响,使传感器和目标物体之间可以有更远的距离。热电堆和热敏电阻输出均为毫伏信号,我们的数据采集器可以测毫伏电压信号,并应用Stefan-Boltzman方程,修正传感器体温对目标温度产生的影响。


技术参数



SI-111标准视场红外表面温度传感器

模拟输出 :60 μV per °C

输入电压(需要热敏电阻): 250mV激发电压

热敏电阻输出电压: 0 to 2500 mV (取决于输入电压)

精度 :±0.2℃(-20℃~65℃时),±0.5℃(-40℃~80℃时)

测量重复性: 小于0.05℃

漂移: 小于 2 % 每年

响应时间:0.6 S

视场: 22 °(半角)

波长: 8 to 14 μm

工作环境 :-55℃~80℃,0~100%RH,防水,适合野外环境

尺寸 :直径2.3 cm; 长度:6 cm

线缆 :5米线缆

重量 :190g(含5米线缆)



SI-121窄视场红外表面温度传感器

模拟输出: 40 μV per °C

输入电压(需要热敏电阻): 250mV激发电压

热敏电阻输出电压 :0 to 2500 mV (取决于输入电压)

精度 :±0.2℃(-20℃~65℃时),±0.5℃(-40℃~80℃时)

测量重复性 :小于0.05℃

漂移 :小于 2 % 每年

响应时间:0.6 S

视场 :18 °(半角)

波长: 8 to 14 μm

工作环境 :-55℃~80℃,0~100%RH,防水,适合野外环境

尺寸: 直径2.3 cm; 长度:6 cm

线缆: 5米线缆

重量 :190g(含5米线缆)



SI-131超窄视场红外表面温度传感器

模拟输出: 20 μV per °C

输入电压(需要热敏电阻): 250mV激发电压

热敏电阻输出电压: 0 to 2500 mV (取决于输入电压)

精度 :±0.3℃(-20℃~65℃时),±0.6℃(-40℃~80℃时)

测量重复性: 小于0.05℃

漂移 :小于 2 % 每年

响应时间:0.6 S

视场: 14 °(半角)

波长: 8 to 14 μm

工作环境 :-55℃~80℃,0~100%RH,防水,适合野外环境

尺寸: 直径2.3 cm; 长度:6 cm

线缆: 5米线缆

重量 :190g(含5米线缆)



SI-1H1水平视场红外表面温度传感器

模拟输出: 40 μV per °C

输入电压(需要热敏电阻): 250mV激发电压

热敏电阻输出电压 :0 to 2500 mV (取决于输入电压)

精度 :±0.2℃(-20℃~65℃时),±0.5℃(-40℃~80℃时)

测量重复性:小于0.05℃

漂移 :小于 2 % 每年

响应时间:0.6 S

视场 :水平32 °(半角),垂直13°(半角)

波长:8 to 14 μm

工作环境 :-55℃~80℃,0~100%RH,防水,适合野外环境

尺寸: 直径2.3 cm; 长度:6 cm

线缆: 5米线缆

重量 :190g(含5米线缆)



SI- 411标准视场红外表面温度传感器

输出信号: SDI-12

输入电压 :4.5 -- 24 V DC,额定电流1.1mA(静态),数据传输耗电6mA

精度: ±0.2℃(-20℃~65℃时),±0.5℃(-40℃~80℃时)

测量重复性: 小于0.05℃

漂移 :小于 2 % 每年

响应时间:0.6 S

视场: 22 °(半角)

波长: 8 to 14 μm

工作环境 :-55℃~80℃,0~100%RH,防水,适合野外环境

尺寸: 直径2.3 cm; 长度:6 cm

线缆: 5米线缆

重量 :190g(含5米线缆)



SI- 421窄视场红外表面温度传感器

输出信号 :SDI-12

输入电压: 4.5 -- 24 V DC,额定电流1.1mA(静态),数据传输耗电6mA

精度 :±0.2℃(-20℃~65℃时),±0.5℃(-40℃~80℃时)

测量重复性: 小于0.05℃

漂移: 小于 2 % 每年

响应时间:0.6 S

视场: 18 °(半角)

波长: 8 to 14 μm

工作环境: -55℃~80℃,0~100%RH,防水,适合野外环境

尺寸 :直径2.3 cm; 长度:6 cm

线缆: 5米线缆

重量: 190g(含5米线缆)



SI- 431超窄视场红外表面温度传感器

输出信号: SDI-12

输入电压 :4.5 -- 24 V DC,额定电流1.1mA(静态),数据传输耗电6mA

精度 :±0.3℃(-20℃~65℃时),±0.6℃(-40℃~80℃时)

测量重复性: 小于0.05℃

漂移 :小于 2 % 每年

响应时间:0.6 S

视场: 14 °(半角)

波长: 8 to 14 μm

工作环境 :-55℃~80℃,0~100%RH,防水,适合野外环境

尺寸: 直径2.3 cm; 长度:6 cm

线缆: 5米线缆

重量 :190g(含5米线缆)



SI- 4H1水平视场红外表面温度传感器

输出信号: SDI-12

输入电压 :4.5 -- 24 V DC,额定电流1.1mA(静态),数据传输耗电6mA

精度: ±0.2℃(-20℃~65℃时),±0.5℃(-40℃~80℃时)

测量重复性: 小于0.05℃

漂移: 小于 2 % 每年

响应时间:0.6 S

视场 :水平32 °(半角),垂直13°(半角)

波长 :8 to 14 μm

工作环境 :-55℃~80℃,0~100%RH,防水,适合野外环境

尺寸: 直径2.3 cm; 长度:6 cm

线缆 :5米线缆

重量 :190g(含5米线缆)
