CSAT3B/H三维超声风速风向传感器

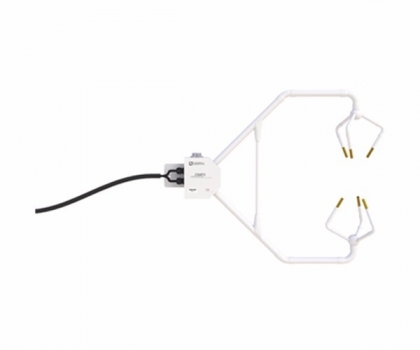

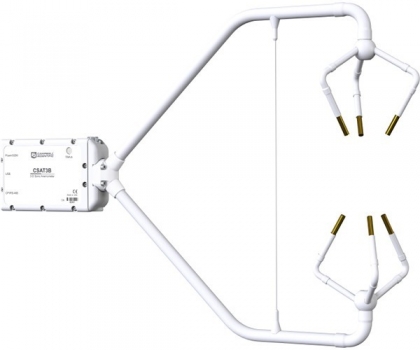

CSAT3B三维超声风速风向传感器是对原始CSAT3的更新和替换,仍然是涡流协方差测量的理想三维声波风速仪。它采用空气动力学设计,垂直测量路径为10厘米,以脉冲声学模式运行,能够承受恶劣天气条件

型号 : CSAT3B
产地 : 美国

用途:

  CSAT3B三维超声风速风向传感器是对原始CSAT3的更新和替换,仍然是涡流协方差测量的理想三维声波风速仪。它采用空气动力学设计,垂直测量路径为10厘米,以脉冲声学模式运行,能够承受恶劣天气条件。测量三个正交风分量(ux、uy、uz)和音速温度(Ts),并以100Hz的最大速率输出。新设计显著的创新是取消了电子箱。相反,电子器件封装在CSAT3B磁头的安装块内。这种设计特点使安装更容易,并在仪器放置方面提供更大的灵活性。

CSAT3B/H三维超声风速风向传感器

测量可以从三个来源触发:

数据记录器SDM命令

数据记录器CPI命令

CSAT3B内部时钟SDM和CPI协议都支持同步多个CSAT3B的机制。

特点:

  •  新型保形涂层有助于在腐蚀性环境中保护声波换能器

  •  集成电子设备,可轻松安装单个硬件

  •  集成倾斜仪

  •  高精度测量是湍流和涡流研究的理想选择

  •  改进的设计,在传感器臂末端附近安装了一个薄的空气动力学支撑支柱,提高了声音温度的刚性和准确性

  •  数据记录器采样支持1到100 Hz之间的任何频率。

  •  新的CPI通信实现更稳健、更高带宽的测量

  •  多种通信选项,包括SDM、CPI、USB和RS-485

  •  版本5算法计算数据输出;

SDM和CPI协议都支持用于同步接入多个CSAT3B。


技术参数:

CSAT3B数据采集器

工作温度

-40 to +50°C (相当于305至368m s-1的声速)

三维超声波风速风向传感器

输出

ux,uy,uz,Ts(ux、uy、uz是以风速计轴为基准的风分量;Ts是超声虚稳。)

信号类型

SDM, CPI, USB, RS-485

声速

由三条声学路径确定。(针对侧风效应进行了校正。)

风向

2.5 to 357.5°(可定制0-360度)

范围

± 65 m/s

风速计尺寸

60.64 x 12.2 x 43.0 cm (23.87 x 4.8 x

16.9 in.)

最大偏移误差

< ±8.0 cm s-1 (ux, uy),

< ±4.0 cm s-1(uz

最大增益误差

<读数的±6%(水平面±20°范围内的风矢量)

<读数的±3%(水平面±10°范围内的风矢量)

<读数的±2%(水平面±5°范围内的风矢量)

测量分辨率

ux, uy 1 mm s-1 rms

uz ,0.5 mm s-1 rms

Ts 0.002°C RMS (at 25°C)

Wind Direction < 0.058° (ux = uy ≤ 1 m s-1)

测量速率

测量速率数据记录器触发1至100 Hz

未经编程的输出(至PC)10、20、50或100 Hz

内部自触发速率100 Hz

测量延时

数据记录器已触发(无滤波器)

1个触发周期(1个扫描间隔)

10ms未编程输出175(无滤波器)

传感器内部监测

更新速率2 Hz

倾角传感器精度±1°

相对湿度精度±7%(在0至10%范围内)

±7%(超过90至100%的范围)

±3%(超过10%至90%的范围)

面板温度精度±2°C

SDM

-注-用于基于数据记录器的数据采集。

位周期10μs至1 ms

电缆长度最大76 m(250 ft)(@1 ms位周期)

最长7.6 m(25 ft)(@10μs位周期)

地址范围1至14个

总线时钟/样本~200

CPI

-注-用于基于数据记录器的数据采集。

波特率50 kbps至1 Mbps

电缆长度853 m(2800 ft)最大值(@50 kbps)

122 m(400 ft)最小值(@250 kbps)

15 m(50 ft)最大(@1 Mbps)

地址范围1至120

总线时钟/样本~ 300

RS-485

用于配置或基于PC的数据采集。

波特率9.6 kbps至115.2 kbps

电缆长度最大610米(2000英尺)(@9.6 kbps)

USB

用于配置或基于PC的数据采集。

连接速度USB 2.0全速12 Mbps电缆长度最大5米(16.4英尺)

电源要求

10 Hz测量速率下9.5至32 Vdc

电流65 mA(@24 Vdc)/电流110 mA(@12 Vdc)

100 Hz测量速率时电流80 mA(@24Vdc/电流145 mA(@12Vdc)

重量

1450g
