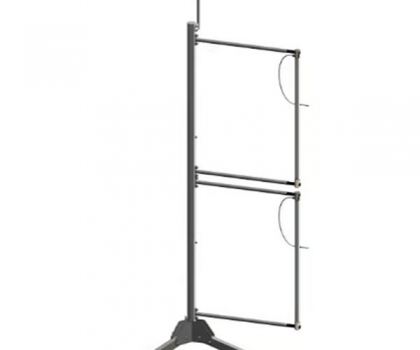

FlowCapt FC4 风吹雪通量传感器

FlowCapt FC4风吹雪传感器是一个密封并且低功耗没有其它移动部件的传感器，结合风速计和雪粒子计数来确定风吹雪的强度和速度，由3个声压感应部件，1个电子处理器（里面是集成好了的电路板和处理器）及相关线缆和数据线组成。风吹雪粒子的通量及摩擦风速，能够以15秒/次的频率队风吹雪进行监测。它采用力学-声学耦合原理进行测量。

型号 : FlowCapt FC4

产地 : 瑞士

产品详情

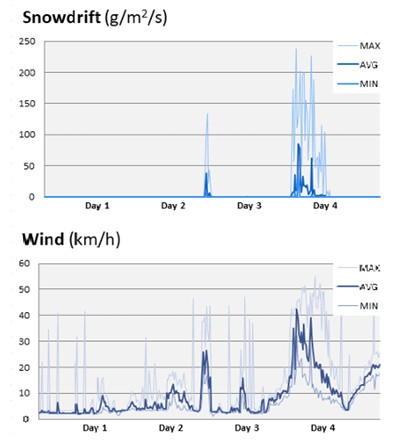

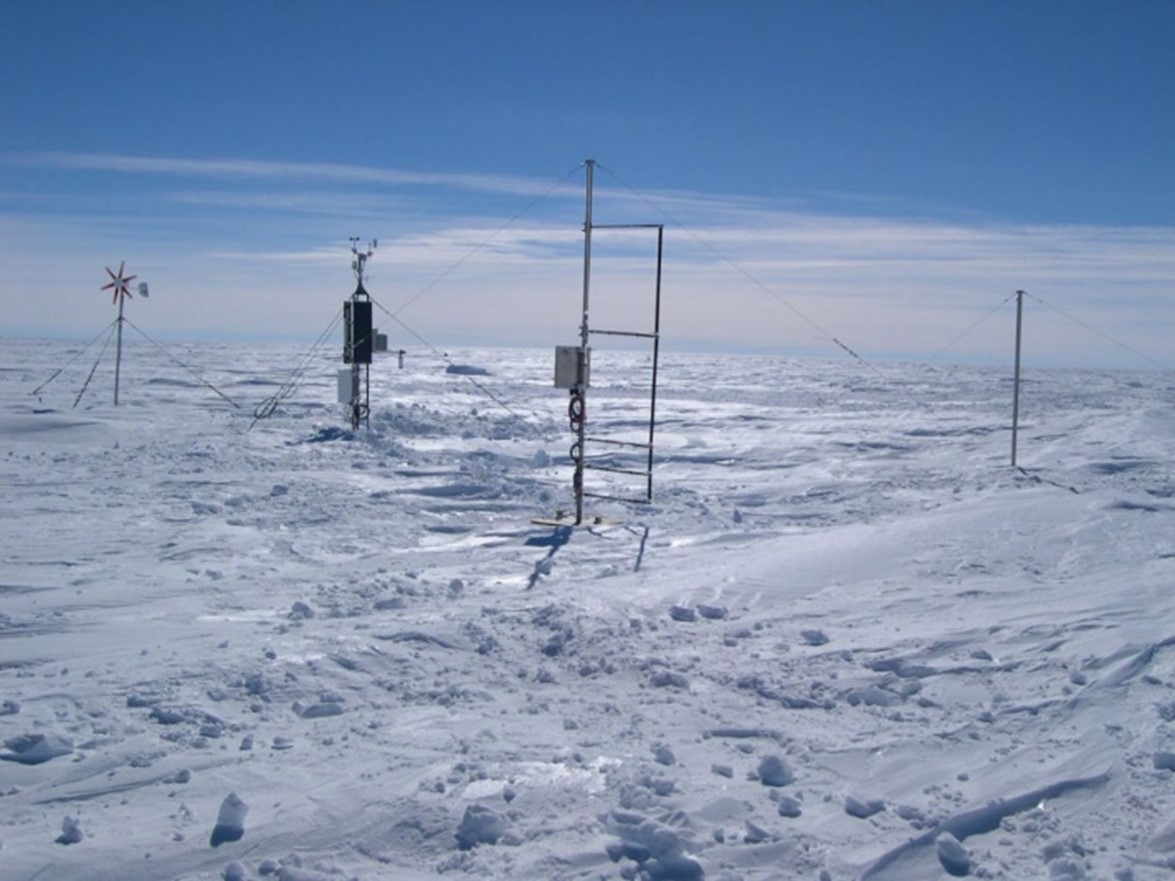

用途：FlowCapt FC4风吹雪传感器是一个密封并且低功耗没有其它移动部件的传感器，结合风速计和雪粒子计数来确定风吹雪的强度和速度，由3个声压感应部件，1个电子处理器（里面是集成好了的电路板和处理器）及相关线缆和数据线组成。风吹雪粒子的通量及摩擦风速，能够以15秒/次的频率队风吹雪进行监测。它采用力学-声学耦合原理进行测量。当风吹雪粒子吹打在声压感应部件上时，会产生声压，声压信号被电子处理器所采集，然后电子处理器会对声压信号进行放大、滤波、线性化以及数字化，被数字化的信号传输到用户外接的数据采集器上，传输方式可为模拟电压输出，SDI-12通信，TTL通信，RS - 232通信，RS - 485通信，同样，摩擦风速的测量也是如此：风与声压感应件之间会产生摩擦力，被电子处理器采集，然后转化为数字信号输出。典型应用包括雪堆/吹雪监测、质量通量和风速测量、雪崩的风险评估、酷寒的气候监测、气象和科学应用、工业监控中的应用。

特点：

免维护且特殊设计和构造，以抵抗极端风速、温度、霜冻、阳光和磨蚀；
轻量化、耐腐蚀、耐紫外线/臭氧、不堵塞。耐冲击、耐振动、耐雷击、耐灰烬、耐100%湿度，甚至可短暂浸水。工作温度范围为−40 °C 至 80 °C（扩展范围为−50 °C 至 100 °C）；
开箱即用或完全可配置以适应任何应用；
可以通过非常长的电缆（典型可达150米）实现传感器连接，具有极高的信息抗干扰能力，并且功耗极低

技术参数：

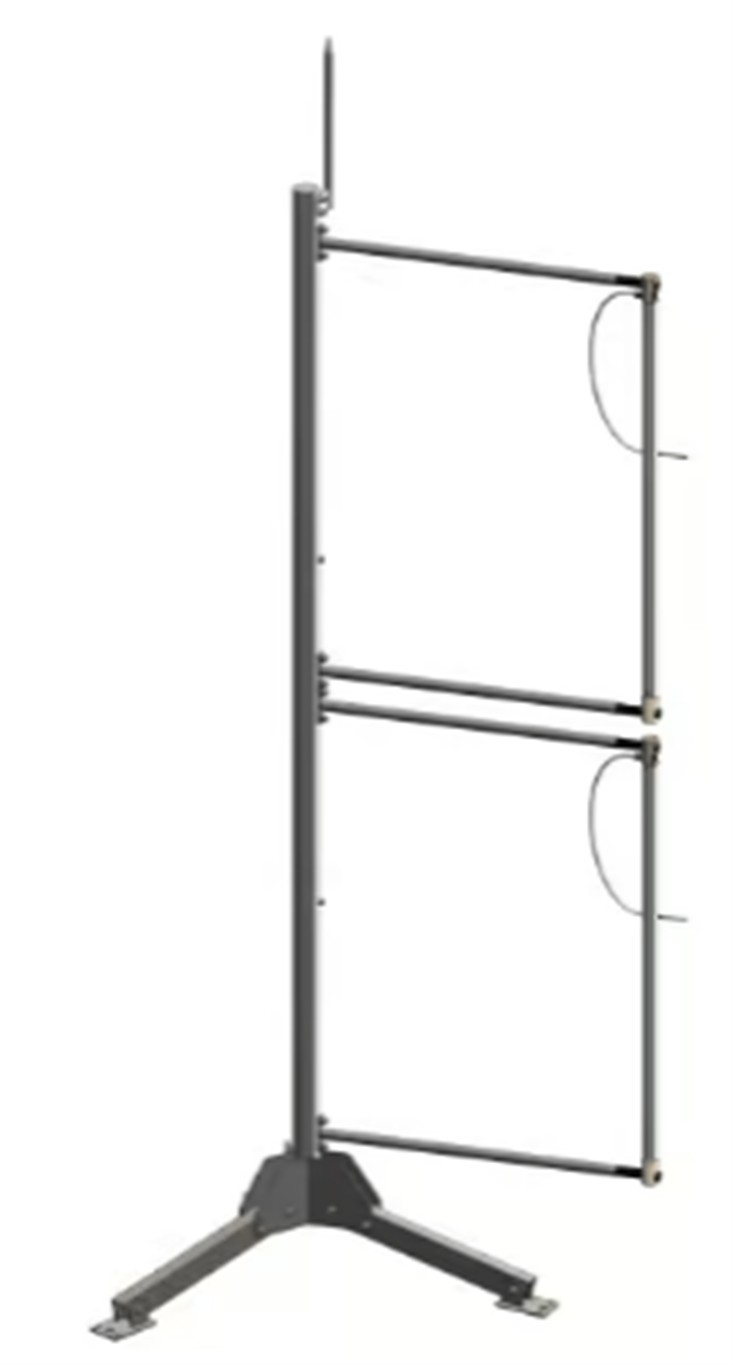

FlowCapt FC4 风吹雪通量传感器
测量表面	32 × 920 mm 圆筒形管
电压输入	6至30V DC（通过 SDI-12 供电时为 9.6V至16V DC）
电压输出	连续模拟电压或脉冲模拟电压，用户可选择 +0 至 +2.5V 或 +0 至 +5V。脉冲阈值、积分器超时和持续时间也可由用户选择。连续模拟电压会持续输出，因此可在任何时间读取输出电压。
风速比例	灵敏度 @ 电压范围 +2.5V（10mV/(km/h)），即 +2.5V 对应 250 km/h 灵敏度 @ 电压范围 +5V(20 mV/(km/h))，即 +5V 对应 250 km/h
粒子通量比例	灵敏度 @ 电压范围 +2.5V：[10 mV/(g/m²/s)]，即 +2.5V 对应 250 g/m²/s 灵敏度 @ 电压范围 +5V：[20 mV/(g/m²/s)]，即 +5V 对应 250 g/m²/s
电流	1mA(测量)
测量精度	通量：对于在传感器测量表面均匀分布的给定控制通量（例如具有给定形状轮廓、密度、杨氏模量、下落速度和入射角的颗粒），传感器的响应变化为±5%，两个传感器之间的变异性低于±10%。风速：在层流稳定条件下，且无外部寄生湍流或低频噪声时，风速精度为±15%。
输出接口	模拟输出脉冲和连续电压（0-2.5V或者0-5V） SDI12(1.3V) Serial 3V3 TTL Modbus RTU (RS485)（选配MODBUS转换器）
工作环境	-40 至 80°C; 0 至 100 % 相对湿度
尺寸	传感器单独：1040 mm × 32 mm 带有安装套件：1040 mm × 874 mm × 40 mm
传感器重量	1kg不含安装套件,5kg含安装套件
电缆	5m八芯信号线，长度可供定制,最长可延长150m; IP67级防护
