用途：PYRAsense02是符合ISO 9060:2018标准的新型“光谱平坦”B级总辐射表。基于精确的热电堆，其设计符合WMO标准和B类光伏系统的IEC 61724-1要求。新的、形状优雅的设计，将3个传感器（内部温度、湿度和压力传感器）置于表体中，并以数字方式输出，这样可以更方便的观察和控制传感器的工作环境。安装防辐射罩后依然可见的水平泡和倾角传感器，让用户始终可以确认传感器处于正确的测量位置。提供无源输出版本、模拟4…20 mA、Modbus-RTU或带可选模拟输出的Modbus-RTU。RS485 Modbus-RTU输出隔离+可选模拟输出使传感器灵活且易于集成到任何现有系统中。使用PC应用软件DATAsense，可以配置传感器，实时监控测量结果，并将连接期间检测到的值保存在文件中。
特点：
·内部诊断传感器，可使传感器的工作条件始终处于受控状态确保可靠的测量；
·带有倾斜角度输出，让用户始终能确定正确的安装位置；
·多种输出方式，便于集成；
·超低的维护需求，平均寿命大于10年。
技术参数：

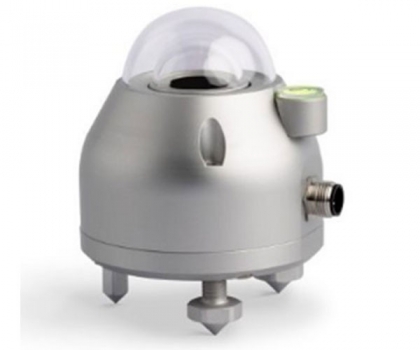

PYRAsense02 B级总辐射传感器 | 图例 | |||
传感器类型 | 热电堆 | | ||
典型灵敏度 | 6~15 µV/Wm⁻² | |||
测量范围 | -200~4000 W/m² 无源模拟输出，测量范围0-2000W/m2 | |||
分辨率 | 0.1W/m² | |||
视角 | 180° | |||
光谱范围（50%） | 283~2800 nm | |||
输出 | RS485 Modbus-RTU， RS485 Modbus-RTU +， 模拟 4…20 mA（默认）/0~20 mA/0~1 V/0~5 V / 0~10 V/ 4~20 mA | |||
电源 | 7~30 Vdc 用于 RS485 输出， 10~30 Vdc 用于模拟输出 ，15~30 Vdc 用于输出 0~10 V | |||
功耗 | 带 Modbus 输出的型号：15 mA @ 24 Vdc，21 mA @ 12 Vdc； 带 Modbus+模拟输出的型号：37 mA @ 24 Vdc & Iout=22 mA，43 mA @ 12 Vdc & Iout=22 mA | |||
材质 | 外壳：阳氧化铝，辐射罩：ASA，圆顶：光学玻璃 | |||
重量 | 约620克 | |||
工作条件 | -40 ~ 80 ℃/0~100%RH，最大海拔 6000 米 | |||
气泡水平仪精度 | ＜0.2° | |||
防护等级 | IP 67 | |||
平均无故障时间 | ＞10年 | |||
分类 | 光谱平坦B类 | |||
响应时间（95%） | ＜10秒 | |||
零偏移 | a) 对 200 W/m² 热辐射的响应 | < |±10| W/m² | ||
b) 对环境温度变化 5 K/h 的响应 | < |±4| W/m² | |||
c) 包括 a)、b)和其他效应的总零偏移 | < |±15| W/m² | |||
长期不稳定性（1 年） | < |±1| % | |||
非线性 | < |±1 % | |||
按照余弦定律的响应 | < |±18| W/m² | |||
光谱误差 | <|±0.5| % | |||
温度响应（-10~40 ℃） | < |±1.5| % | |||
倾斜响应 | < |±1| % | |||
内部温度 | 范围 | -40…+80 °C | ||
分辨率 | 0.1 °C | |||
精度 | ± 0.5 °C (0…60 °C) | |||
内部相对湿度 | 范围 | 0…100 %RH | ||
分辨率 | 0.1 %RH | |||
精度 | ± 3 %RH @25 °C (20…80 %RH) | |||
内部压力 | 范围 | 300…1100 hPa | ||
分辨率 | 0.1 hPa | |||
精度 | ± 1 hPa (0…60 °C) | |||
倾斜传感器 | 范围 | 0°…+180° | ||
分辨率 | 0.1 | |||
精度 | < 0.5° | |||
