根系图像分析仪怎么选？扫描式与拍照式技术路线对比
根系图像分析仪怎么选？扫描式与拍照式技术路线对比
从分辨率、精度、通量、软件算法到预算成本，多维度解析两种主流技术路线的差异，帮助科研工作者合理选购根系分析系统。
一、扫描式根系分析仪：高精度科研路线

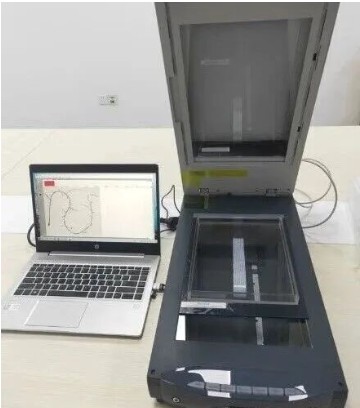

图1：扫描式根系图像分析仪，采用CCD线阵传感器逐行扫描成像
扫描式根系分析仪采用CCD线阵传感器，通过机械运动逐行扫描成像。其优势在于精度很高，能够清晰解析直径0.1mm以下的侧根乃至根毛。
核心技术特点
光学分辨率：专业设备可达 4800×9600dpi
最小分辨率：可达 0.005mm（5微米），能捕捉细根及根毛结构
双光源系统：上下各一套LED光源，有效消除阴影和光照不均
扫描速度：A4幅面/300dpi约需 8-14秒
成像方式：不变形线性扫描，避免边缘畸变
适用研究场景
细根周转与动态监测研究
菌根共生结构分析
根毛形态与功能研究
根系直径分级精细化分析（如0-0.5mm区间）
需要高置信度数据的发表级科研
二、拍照式根系分析仪：高效率通量路线

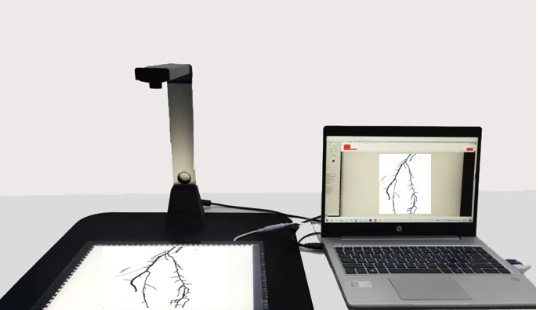

图2：拍照式根系图像分析仪，采用CMOS面阵传感器一次成像
拍照式根系分析仪采用CMOS面阵传感器，一次成像获取全幅面数据。其优势在于速度很快，成像速度比扫描式快约 20倍，单次成像仅需毫秒级。
核心技术特点
成像速度：单次拍摄仅需 毫秒级，适合大批量样本快速处理
物理分辨率：通常在 0.5mm 左右，适合粗根构型分析
操作便捷：无需等待扫描机械运动，即放即拍
成本优势：入门级设备价格较低，约1.5-3万元
适用研究场景
育种项目中的大批量根系表型筛选
教学实验与演示
粗根构型与整体形态研究
对速度要求高于精度的初步调查
三、扫描式与拍照式：核心参数对比
四、选型建议：五维度决策框架
若研究涉及细根周转、菌根共生、根毛结构等精细分析，建议选择扫描式设备（分辨率≥4000dpi）。若仅为粗根构型、育种高通量筛选，拍照式即可满足。
样本量小、追求数据质量优先选扫描式；样本量较大（如育种项目成百上千份）且对精度要求不高，拍照式的速度优势明显。
优先选择采用非统计学法（逐像素追踪）的软件，交叠区域误差可控制在3%以内。避免使用Newman统计法等估算方法（误差15%-40%）。
双光源系统是科研级设备的常见配置，能有效消除根系阴影和光照不均。单光源设备易将阴影误判为根系，造成数据偏差。
除初始采购价外，需考虑电脑配置要求、光源耗材寿命、软件升级费用、根系盘损耗更换等隐性成本。
五、分辨率与精度：科研级的参考门槛
1. 光学分辨率标准
国际根系研究学会（ISRR）共识指出，光学分辨率不低于4000dpi是"科研级"设备的参考门槛。专业扫描设备可达4800×9600dpi，能确保细根测量的准确性。
2. 双光源系统的重要性
双光源系统（上下各一套）能有效消除根系阴影和光照不均，避免将阴影误判为根系造成数据偏差。普通单光源扫描仪在科研应用中可能存在不足。如果实在想使用自己已有普通扫描仪，可以考虑加配透扫器，但效果仍不及专业双光源系统。
3. 软件算法：非统计学法与统计学法
软件算法同样关键。非统计学法通过逐像素追踪，交叠区域测量误差可控制在 3% 以内。而Newman统计法等估算方法误差可能达到 15%-40%。专业科研建议选择前者。

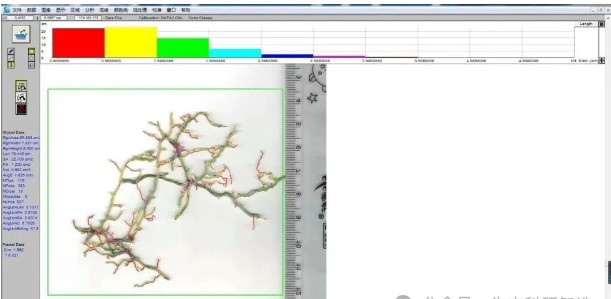

图3：专业根系分析软件界面，采用非统计学法进行逐像素追踪分析
六、幅面与通量：匹配样品尺寸
A4幅面（216×297mm）：适合小型植物（如拟南芥）、常规洗根样品
A3幅面（310×440mm）：适合大型作物（如玉米主根轴可达50cm以上），可提升单次扫描通量约1倍
育种等需要处理大量样本的场景，拍照式的速度优势明显。但对于发表级数据，建议以精度优先，通过增加设备台数或合理安排时间来解决通量问题。
七、软件与参数：不止于基础测量
基础测量参数
专业根系分析软件通常支持：总根长、平均直径、表面积、投影面积、总体积、根尖数、分叉数、交叠计数、根直径等级分布参数等。
高级分析功能
拓扑结构分析：计算根系连接数量、路径长度、连通性
分形维数分析：量化根系空间占据复杂度
根瘤计数：豆科植物共生研究常用
颜色分析：区分健康根与病害根，计算存活数量
链接（Link）分析：研究分支角度、连通性等形态参数
发育（Development）分析：记录根系整体等级分布
自定义分析能力
软件是否支持自定义不等间距分段分析（如对0-0.5mm细根区间的精细化分析），是衡量其专业程度的重要参考。科研级系统还应支持批量分析并将数据汇总到单一Excel文件，同时保留每样品的独立文件。
图4：根系直径分级分布分析结果，支持自定义不等间距分段
八、预算与成本：全生命周期考量
隐性成本清单
电脑配置：高分辨率图像处理对CPU和内存要求较高
光源耗材：CCD扫描设备光源有使用寿命，需了解更换周期和费用
软件升级：部分厂商收取年度升级费或功能模块扩展费
根系盘：标配高通透性根系盘，后期磨损需增配
培训与维护：操作培训、定期校准、故障维修等服务费用
九、总结：选型决策参考
选扫描式，如果您...
研究细根、根毛、菌根结构
需要发表级高精度数据
样本量适中，精度优先
预算4万元以上
需要拓扑/分形等高级分析
选拍照式，如果您...
处理大量样本（育种筛选）
以粗根构型分析为主
对速度要求高于精度
预算1.5-3万元
教学演示或初步调查
无论选择哪种技术路线，都建议优先考虑双光源系统、非统计学分析算法、批量处理与Excel导出等科研级功能配置。同时，选择具有完善售后服务和技术支持能力的供应商，有助于设备长期稳定运行。
十、常见问题解答（FAQ）
扫描式采用CCD线阵传感器逐行扫描，精度很高（可达0.1mm以下），适合细根周转、菌根共生等精细研究，但速度较慢（约8-14秒/张）。拍照式采用CMOS面阵传感器一次成像，速度快约20倍（毫秒级），适合高通量筛选，但精度有限（通常0.5mm以上）。
国际根系研究学会（ISRR）共识指出，光学分辨率不低于4000dpi是科研级设备的参考门槛。专业扫描设备可达4800×9600dpi，能确保细根测量的准确性。选购时建议确认是光学分辨率而非插值分辨率。
双光源系统（上下各一套LED光源）能有效消除根系阴影和光照不均，避免将阴影误判为根系造成数据偏差。普通单光源扫描仪在科研应用中可能存在不足——阴影区域可能被软件识别为根系，导致总根长、表面积等参数偏高。如果实在想使用已有普通扫描仪，可以考虑加配透扫器，但效果仍不及专业双光源系统。
非统计学法通过逐像素追踪根系路径，交叠区域测量误差可控制在3%以内，适合发表级科研。Newman统计法等估算方法基于概率模型推算交叠区域，误差可能达到15%-40%。专业科研建议选择非统计学法，尤其当根系交叉重叠较多时，差异更为显著。
主流进口品牌（如WinRHIZO系统）初始采购价通常在10-20万元，且后续维护和升级成本较高。国产品牌价格范围较广：入门级拍照式设备约1.5-3万元，科研级扫描式约4-5万元。国产设备在核心性能指标上已能满足大多数科研需求，是性价比较高的选择。
基础参数包括总根长、平均直径、表面积、投影面积、总体积、根尖数、分叉数、交叠计数等。高级功能还包括拓扑结构分析、分形维数、根瘤计数、颜色分析（区分健康/病害根）、链接分析（分支角度、连通性）、发育分析（等级分布）等。科研级系统还应支持自定义不等间距分段分析和批量数据汇总导出。
