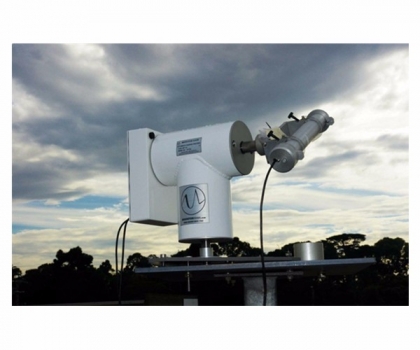

APT-01 太阳跟踪器

太阳跟踪器有一个云台变速箱与集成单板计算机和全球定位系统。APT-01 太阳跟踪器非常适合与DN5直接辐射计链接使用。

型号 : APT-01
产地 : 澳大利亚

简介:

APT-01 太阳跟踪器有一个云台变速箱与集成单板计算机和全球定位系统。APT-01 太阳跟踪器非常适合与DN5直接辐射计链接使用。

APT-01 太阳跟踪器的水平轴和垂直轴都是旋转的步进电机直接连接到减速器实现零间隙的旋转,GPS信号用于自动配置任何地理位置的跟踪,并提供精确的时间同步,跟踪操作 12VDC,具有小于9W的低功耗的要求,使得它适合太阳能动力网站。

● 简单的、紧凑的、精确的、廉价的

● 在地球上任何位置均可安装(平行于地球旋转轴线旋转)

● 防水铝制、不锈钢结构

● 简单的调节至每日倾斜变动

● 固有安全,12 VDC 操作

● 最大扭矩足以支持一个(不平衡)或两个(平衡)仪器运行

● 倾斜轴是双头的,可以支持两个独立的仪器

● 精密的震荡电路,控制步进电机频率

● 轴盘延迟制动,用于控制反冲

● 最小化操作者亲自操作需求

● 无需定期维护

● 含用户手册


技术参数


指向分辨率: 0.02°

指向精度 :0.15°

角速度 :9°/秒(最大)

旋转: 垂直/平面/方位轴= ± 250°(0°=真北/南) 水平/倾斜/天顶轴= +100°,-15°(0°=水平,90°=垂直)

转矩:(12VDC) 10nm

有效载荷: 8kg

水平轴尺寸: Ø20×40mm

工作温度 :-20-50°C

电源需求: 12VDC名义上(11-16VDC) <9W持续使用

电缆长度: 6m,2芯

用户界面: LED显示,USB和RS232接口

尺寸大小: 47×43×28cm

重量 :10kg
