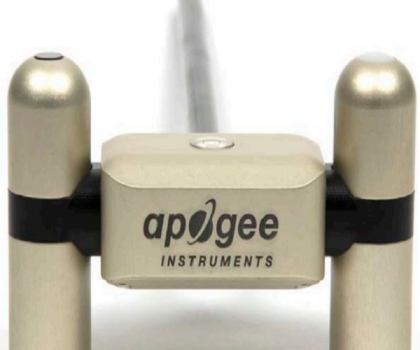

SN-500四分量净辐射传感器

SN-500四分量净辐射传感器,测量的有入射净短波辐射、反射净短波辐射、入射净长波辐射、反射净长波辐射。净短波辐射是传入的短波(来自太阳,SWi)和传出的短波(被地面反射,SWo)之间的差异。净长波辐射是传入的长波(由大气中的分子LWi发射)和传出的长波(由地面上的元素LWo发射)之间的差异。

型号 : SN-500
产地 : 美国

用途:

SN-500四分量净辐射传感器,测量的有入射净短波辐射、反射净短波辐射、入射净长波辐射、反射净长波辐射。净短波辐射是传入的短波(来自太阳,SWi)和传出的短波(被地面反射,SWo)之间的差异。净长波辐射是传入的长波(由大气中的分子LWi发射)和传出的长波(由地面上的元素LWo发射)之间的差异。净辐射是净短波和净长波辐射的总和。净辐射随着太阳天顶角,大气条件(例如,浑浊程度)和表面条件(例如,裸露的土壤,植物覆盖物,雪)。净辐射计是用来测量净辐射的仪器。净辐射计的典型应用包括测量地表通量塔和气象站的净辐射。净辐射是地表能量平衡中的关键变量,并影响包括蒸散在内的湍流通量。

                                       图片关键词        1548749131633347.png

SN-500净辐射传感器是四组分仪器,由,具有单独的向上和向下的净辐射传感器。 每个辐射计由安装在阳极氧化铝外壳中的热电堆探测器和滤波器组成。 每个辐射计都有加热功能,以减少过滤器和传感器头上的露水,霜冻,积雪和冰块的对测量的影响。每个辐射计的模拟信号通过板载电压表测量并转换为SDI-12输出,无需使用多个模拟数据记录器通道进行净辐射的四分量测量。 SN-500净辐射计体积小,重量轻,便于快速安装。


特点:

·可单独记录入射净短波辐射、反射净短波辐射、入射净长波辐射、反射净长波辐射

·传感器可加热,消除露水,霜冻,积雪和冰块的对测量的影响

·传感器输出信号为SDI-12


技术规格:

SN-500四分量净辐射传感器
输入电压范围5 - 16 V DC,加热器最优运行电压为12V DC
电流(12 V DC)

加热器工作,测量状态 65mA

加热器工作,非测量状态1.5mA

加热器关闭,非测量状态 0.6mA
输出信号SDI-12信号输出
响应时间1s
工作环境-50 - 80 ℃; 0 - 100 % 相对湿度
尺寸长度:116mm ,宽度:45 mm,高度:45 mm
线缆长度5m
重量320g
入射短波净辐射传感器
灵敏度0.057 mV每w m-2
校准不确定度5%
输出范围
0-114mV
测量范围0 -- 2000 W m-2(短波净辐射)
测量重复性小于1%
长期漂移小于2%每年
非线性小于1%
探测器响应时间0.5s
视野180°
光谱范围385 - 2105 nm
地面反射短波净辐射传感器
灵敏度0.15 mV 每 W m-2
校准不确定度5%
输出范围
0-114mV
测量范围0 -- 2000 W m-2(短波净辐射)
测量重复性小于1%
长期漂移小于2%每年
非线性小于1%
探测器响应时间0.5s
视野180°
光谱范围295 - 2685 nm
入射/反射长波净辐射传感器
灵敏度0.12 mV - W m-2
校准不确定度± 5 %
测量范围-200 - 200 W m-2
测量重复性小于 1 %
长期漂移(非稳定)每年的灵敏度变化不到2%
非线性小于1 %
探测器响应时间小于0.5s
视野150°
光谱范围5 - 30 µm
温度响应小于5% (-15 - 45 ℃)
不确定性每日总计± 5 %
温度传感器30 kΩ 热敏电阻,  在25℃±1℃的容差
